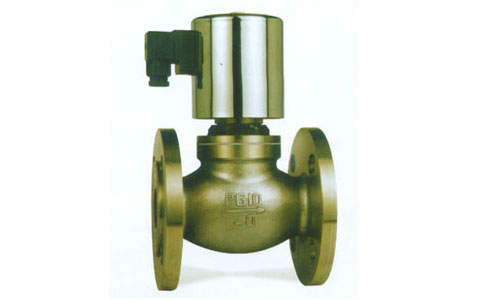

ZQDF蒸汽電磁閥
主要類別：電磁閥
發(fā)布日期：2019-06-29
瀏覽次數：
技術參數
|
1 |
最高工作壓力 |
0.8MPa |
|
2 |
工作壓差 |
0-0.8MPa |
|
3 |
介 質 |
液體 氣體 蒸油 <20cst |
|
4 |
介質溫度 |
≤180℃ |
|
5 |
電 壓 |
AC1380V 220V 36V/50Hz |
|
|
DC：24V |
|
|
6 |
絕緣等級 |
B級 |
|
7 |
電源允許波動 |
-15％-+10% |
|
8 |
功 率 |
50W |
|
9 |
響應時間 |
開≤2秒 關≤3秒 |
|
10 |
安裝方式 |
介質流向與閥上箭頭保持一致，線圈垂直 |
|
|

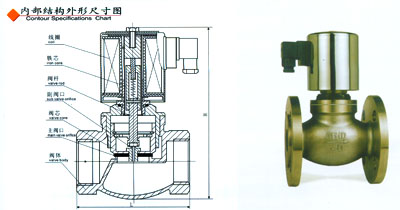

結構規(guī)格參數
|
型號 |
L mm |
H mm |
連接方式 |
材質 |
|
ZQDF-15 |
86 |
178 |
G1/2″ 內螺紋 |
|
|
ZQDF-20 |
94 |
180 |
G3/4″ 內螺紋 |
|
|
ZQDF-2 5 |
105 |
190 |
G1″ 內螺紋 |
|
|
ZQDF-32 |
115 |
210 |
G11/4″ 內螺紋 |
|
|
ZQDF-40 |
130 |
223 |
G11/2″ 內螺紋 |
|
|
ZQDF-50 |
150 |
228 |
G2″ 內螺紋 |
|
|
ZQDF-25F |
110 |
215 |
法蘭4孔φ13.5孔徑φ85孔距 |
|
|
ZQDF-32F |
125 |
245 |
法蘭4孔φ17.5孔徑φ100孔距 |
|
|
ZQDF-40F |
150 |
253 |
法蘭4孔φ17.5孔徑φ110孔距 |
|
|
ZQDF-50F |
160 |
268 |
法蘭4孔φ 17.5孔徑φ125孔距 |
