ZCS水液電磁閥
主要類別：電磁閥
發布日期：2019-06-29
瀏覽次數：
一、用途
本閥適用于以水或液體為工作介質，可自動控制或遠程控制水、油、液體等工作介質管路的通斷。由于本閥采用橡膠密封，故對工作介質的清潔度大大減低，具有啟閉迅速，可靠性高等優點。
二、主要技術參數
|
公稱通徑 |
15， 20， 25， |
65,80,100,125,150,200,250,300 |
|
公稱壓力 |
0.8MPa |
|
|
工作壓差 |
0.05～0.8MPa |
|
|
I作介質 |
空氣、水、油、液體 |
|
|
介質溫葭 |
≤ 60℃ |
|
|
電源電壓 |
AC：380V；220V；36；7 DC：1lOV；24V；12V |
|
|
消耗功率 |
AC≤36VA DC≤14W |
AC≤50VA DC≤15W |
三、結構原理
本閥為二次開起的先導式電磁閥，其結構主要由導閥和主閥組成，主閥采用橡膠密封結構。
常位時，活動鐵芯封住導閥口，閥腔內壓力平衡，主閥口封閥。當線圈通電時，產生電磁力將活動鐵芯吸上，主閥腔內的介質自導閥口外泄，以至產生壓力差，膜片或閥杯被迅速托起，主閥口開啟，閥便呈通路了。
當線圈斷電，磁場消失，活動鐵芯復位，封閉導閥口，導閥和主閥腔內壓力平衡后，閥又呈關閉常位。
四、安裝與使用
1、電磁閥應安裝于水平管道段，并注意閥體所示的介質流向。
2、電磁閥可保證在電源電壓為220V+5、-15％，頻率50HZ±5％的情況下正常工作。
3、電磁線圈及罩殼部位應避免滴水和受潮。
4、為保證管道正常工作，閥的前端及旁路，均應設置手動截止閥。
五、訂貨須知
1、訂貨時請注明型號、規格、工作介質、工作壓力、電源電壓等技術參數。
2、本廠提供備品件，需要時請注明型號、規格及備件名稱。

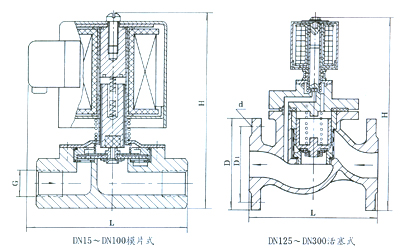

六、外形尺寸及連接形式
|
公稱通徑 |
外形尺寸 |
內螺紋 |
外形尺寸 |
法 蘭 連 接 |
|||||
|
DN |
II |
L |
G |
H |
L |
D |
D1 |
D2 |
n-d |
|
15 |
100 |
80 |
1/2″ |
||||||
|
20 |
102 |
80 |
3/4″ |
||||||
|
25 |
122 |
90 |
1″ |
170 |
160 |
115 |
85 |
65 |
4-φ14 |
|
32 |
168 |
140 |
11/4″ |
218 |
180 |
140 |
100 |
78 |
4-φ18 |
|
40 |
187 |
156 |
11/2″ |
238 |
200 |
150 |
110 |
85 |
4-φ18 |
|
50 |
207 |
180 |
2″ |
255 |
230 |
165 |
125 |
100 |
4-φ18 |
|
65 |
305 |
290 |
185 |
145 |
120 |
4-φ18 |
|||
|
80 |
350 |
310 |
200 |
160 |
135 |
4-φ18 |
|||
|
100 |
380 |
350 |
220 |
180 |
155 |
8-φ18 |
|||
|
125 |
530 |
360 |
250 |
210 |
185 |
8-φ18 |
|||
|
150 |
570 |
400 |
285 |
240 |
210 |
8-φ23 |
|||
|
200 |
607 |
600 |
340 |
295 |
265 |
8-φ23 |
|||
|
250 |
70l |
750 |
395 |
350 |
320 |
12-φ23 |
|||
|
300 |
765 |
850 |
445 |
400 |
368 |
12-φ23 |
|||
