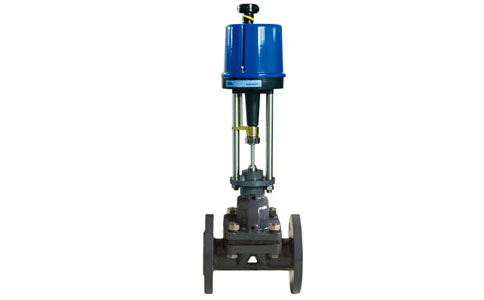

ZDSG型直行程電動調節隔膜閥
主要類別：電動調節閥
發布日期：2019-06-30
瀏覽次數：
產品描述
ZDSG型直行程電動調節隔膜閥具有結構簡單、流路阻小、流通力較同口徑的其它閥大，無泄漏，能用于高粘度及懸浮顆粒流體的調節，根據隔膜材料的不同（橡膠或聚四氟乙烯）適用于調節強堿、強腐蝕性介質。由隔膜閥配用PSL系列電動執行機構組成。電動執行機構內有伺服系統，無需另配服放大器，有輸入控制信號（4-20MA或1-5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。
一、主要技術參數
執行機構：PSL智能型直行程執行機構、3810電動執行機構，詳細資料請參閱對應執行機構
電源：220V±10%50Hz
防護等級：IP65基本誤差：±1.0%
死區：≤±1.0%回差：≤±1.0%
閥體公稱通徑：25~100mm公稱壓力：1.0MPa
二、技術參數
| 公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 流量系數Kv | 8 | 12 | 16 | 28 | 60 | 68 | 90 | 160 | 300 |
| 公稱壓力MPa | 1.0 | ||||||||
| 配用執行機構 | PSL202 | PSL 204 | PSL 208 | PSL 210 | |||||
| 行程 | 10 | 16 | 25 | 40 | |||||
| 允許壓差MPa | 1.0 | ||||||||
