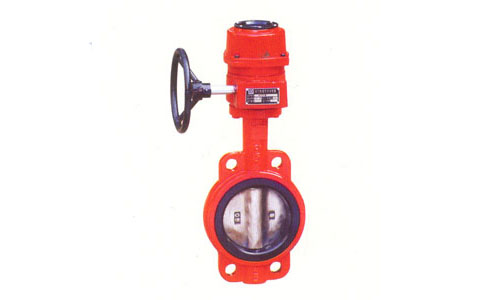

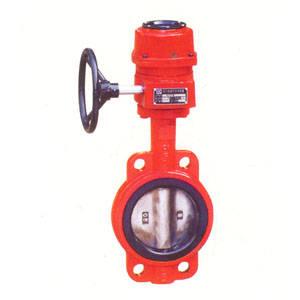

XDF信號蝶閥
主要類別：蝶閥
發布日期：2019-06-29
瀏覽次數：
一、用途：
在XDF型信號蝶閥的頂部設有閥門啟閉電信號裝置，當閥門被誤關閉25％(全開度的1/4)時，電信號裝置便輸出被誤關閉的信號到消防控制中心。所以此蝶閥是消防自動噴水滅火系統的最佳配套產品。
二、結構特點及工作原理：
該蝶閥的電信號裝置設計于蝸桿、蝸輪驅動裝置的頂部，并與閥桿應聯傳動，在精密全到閉的機電裝置內，沒有閥門開啟度機械指示器和進口電氣元件及防銹機件。輸出信號長期穩定可靠。
三、主要零部件材料：
|
閥 體 |
蝶 板 |
閥 桿 |
閥 座 |
|
鑄鐵、鑄鋼 |
球墨鑄鐵、不銹鋼 |
中碳鋼 不銹鋼 |
丁晴橡膠 |
四、主要性能規范：
|
公稱壓力 MPa |
1.0 |
1.6 |
|
強度試驗 MPa |
1.5 |
2.4 |
|
密封試驗 MPa |
1.1 |
1.76 |
|
適用溫度 |
≤80℃ |
|
|
適用介質 |
水 |
|
|
電流、電壓 |
交直流通用 |
|

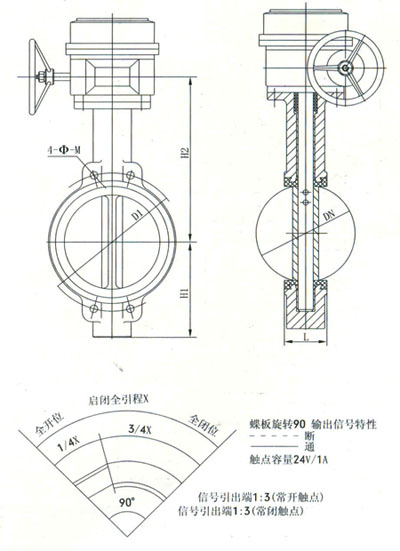

五、主要尺寸：
|
公稱通徑 |
D1 |
L |
H1 |
H2 |
n-φ-M |
|
50 |
125 |
43 |
80 |
160 |
4-φ18 |
|
65 |
145 |
46 |
88 |
175 |
4-φ18 |
|
80 |
160 |
46 |
96 |
180 |
4-φ18 |
|
100 |
180 |
52 |
115 |
200 |
4-φ18 |
|
125 |
210 |
56 |
128 |
213 |
4-φ18 |
|
150 |
240 |
56 |
140 |
225 |
4-φ23 |
|
200 |
295 |
60 |
17.5 |
260 |
4-φ23 |
|
250 |
350 |
68 |
202 |
290 |
4-φ23 |
|
300 |
400 |
78 |
242 |
330 |
4-φ23 |
