J13H/W J24H/W內螺紋針型截止閥
主要類別：截止閥
發布日期：2019-06-29
瀏覽次數：
◆性能規范
|
公稱壓力 PN |
2.5 |
4.0 |
6.4 |
16 |
25 |
32 |
|
|
殼體試驗壓力 |
3.75 |
6.0 |
9.6 |
24 |
37.5 |
48 |
MPa |
|
高壓密封試驗壓力 |
2.75 |
4.4 |
7.04 |
17.6 |
27.5 |
35.2 |
|
|
低壓密封試驗壓力 |
0.5-0.7 |
||||||
|
適用介質 |
C,1 P R |
||||||
|
適用溫度 |
C ≤450℃ |
||||||

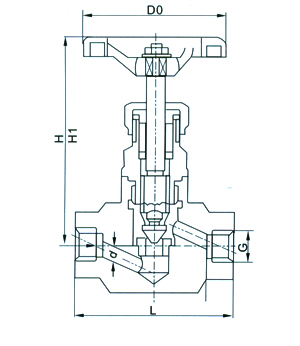

◆主要外形尺寸和連接尺寸 單位：毫米
|
型號 |
公稱通徑 |
管螺紋 |
主要尺寸 |
||||
|
d |
L |
D0 |
H |
H1 |
|||
|
J13H/W-25C/P |
6 |
Rc1/4 |
4 |
60 |
65 |
82 |
86 |
|
J13H/W-40C/P |
10 |
Rc3/8 |
5 |
60 |
65 |
82 |
86 |
|
J13H/W-64C/P |
15 |
Rc1/2 |
5 |
60 |
65 |
82 |
86 |
|
J13H/W-160C/P |
20 |
Rc3/4 |
8 |
80 |
80 |
94 |
100 |
|
J13H/W-320C/P |
25 |
Rc1 |
8 |
80 |
80 |
94 |
100 |

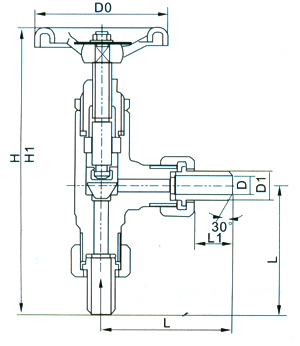

◆主要外形尺寸和連接尺寸單位：毫米
|
型號 |
DN |
D |
D1 |
L |
L1 |
H |
H1 |
D0 |
|
J24H-25 |
6 |
9 |
14 |
71 |
20 |
152 |
158 |
65 |
|
10 |
12 |
18 |
71 |
22 |
172 |
180 |
80 |
|
|
15 |
16 |
22 |
93 |
26 |
285 |
292 |
120 |
|
|
20 |
22 |
28 |
107 |
31 |
335 |
345 |
140 |
|
|
25 |
27 |
34 |
118 |
32 |
355 |
368 |
140 |
