QB2-10雙口排氣閥
主要類別：排氣閥
發布日期：2019-06-29
瀏覽次數：
雙口排氣閥QB2系列
一、注意事項
（ 1 ）注： D>350MM 管道請選單口排氣閥（QBI-10）。
（2）安裝雙口排氣閥，底下一定要安裝一只保護閥門、球閥（Q41F-16），以免檢修停水。
（ 3 ）如需方要求 排氣閥法蘭大小如變動，請?jiān)诤贤献⒚鞣ㄌm連接尺寸。
二、用途及主要性能規范
本閥門適用于溫度不超過100℃ 的水，熱水管道上使管道內的空氣全部排出。

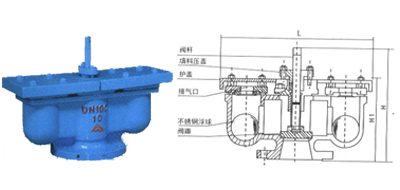

三、連接尺寸
|
公稱通徑 |
主要尺寸（ mm ） |
|
|||
|
D |
H |
H1 |
L |
適用介質 |
|
|
40 |
145 |
355 |
215 |
370 |
水 |
|
50 |
160 |
355 |
215 |
370 |
水 |
|
75 |
195 |
360 |
225 |
430 |
水 |
|
100 |
215 |
360 |
225 |
430 |
水 |
|
150 |
280 |
380 |
230 |
510 |
水 |
|
200 |
335 |
430 |
320 |
680 |
水 |
|
300 |
390 |
540 |
360 |
825 |
水
|
