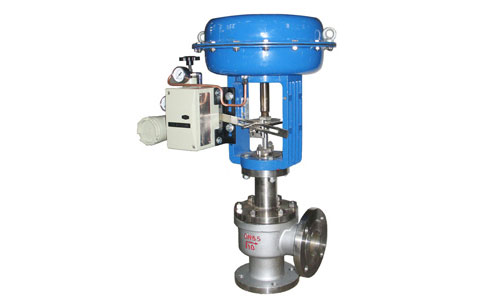

ZJHS氣動調節閥
主要類別：氣動調節閥
發布日期：2019-06-30
瀏覽次數：
●慨述
ZJHS精小型氣動薄膜角形單座調節閥采用頂導向結構，配用多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、閥容量大、流體通道呈流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小閥前事壓差不大的高粘度，含有懸浮物和顆粒狀物質流體的調節，可避免結焦、堵塞，便于自凈與清洗的場合。
本系列產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～200。適用流體溫度由-200℃范圍內多種檔次。泄漏量標準有IV級或VI級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
●主要零件材料
閥體、閥蓋: HT200、ZG230～450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
軟密封閥芯：增強聚四乙烯
填 料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊 片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
膜 蓋：A3
膜 片：丁腈橡膠夾增強滌綸織物
彈 簧：60Si2Mn2Cr13
閥桿、推桿：1Cr18Ni9Ti
襯 套：2Cr13
●主要技術參數
|
公稱通徑DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||||
|
閥座直徑 |
(10) |
(12) |
(15) |
(20) |
||||||||||||
|
額定流量系數Kv |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
||
|
額定行程L(mm) |
10 |
16 |
25 |
40 |
60 |
|||||||||||
|
膜片有效面積(Ae) |
280 |
400 |
600 |
1000 |
||||||||||||
|
公稱壓力PN(MPa) |
1.6、4.0、6.4 |
|||||||||||||||
|
固有流量特性 |
直線、等百分比 |
|||||||||||||||
|
固有可調比R |
50：1 |
|||||||||||||||
|
信號范圍Pr(KPa) |
20～100、40～200、20～60、60～100、80～240 |
|||||||||||||||
|
氣源壓力PS(MPa) |
0.14～0.4 |
|||||||||||||||
|
允許泄漏量 |
硬密封：Ⅳ級、軟密封：Ⅵ級 |
|||||||||||||||
|
工作溫度t(℃) |
常溫型 |
-20～200、-40～250、-60～250 |
||||||||||||||
|
散熱型 |
-40～450、-60～450 |
|||||||||||||||
|
高溫型 |
450～560 |
|||||||||||||||
|
低溫型 |
-60～-100、-100～-200、-200～-250 |
|||||||||||||||
