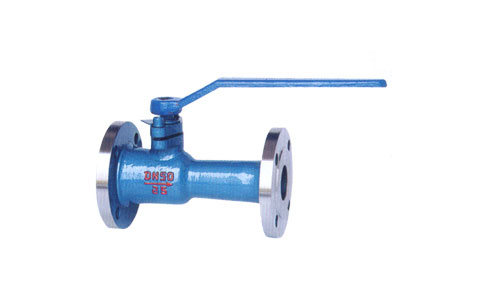

QP41M-16C高溫一體化球閥

QP41M-16C高溫一體化球閥

主要類別：球閥

發布日期：2019-06-30

瀏覽次數：

產品描述



性能規范

型 號 公稱壓力
(MPa)		 試驗壓力 Ps(MPa) 工作溫度 (℃) 適用介質
強度水
(MPa)		 密封水
(MPa)		 氣密封
(MPa)
PF·QP41M-10 1.0 1.5 1.1 0.6 ≤300 蒸氣、水、油等
PF·QP41M-16 1.6 2.4 1.8
PF·QP41M-25 2.5 4.0 2.8 ≤350

主要零件材料

零件名稱 材 料
PF·QP41M-10/16 PF·QP41M-25
閥體 HT200 /WCB WCB
球體 不銹鋼
閥桿 45#
手柄 0235
密封圈 復合石墨

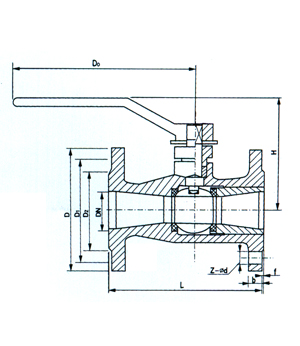

外形尺寸和連接尺寸
型號:QP41M-16C
公稱通徑 尺 寸 (mm)
L D D1 D2 b Z-d H L0
25 160 115 85 65 14 4-14 160 180
32 180 135 100 78 16 4-18 180 200
40 230 145 110 85 15 4-18 220 220
50 250 160 125 110 16 4-18 230 240
65 265 180 145 120 18 4-18 250 280
80 280 192 160 135 20 8-18 280 350
100 300 215 180 155 20 8-23 400 500
125 325 245 210 185 26-3 8-18 270 360
150 350 280 240 210 28-3 8-23 290 360
200 400 360  310 278 34-3 12-23 320 450

型號:QP41M-25
公稱通徑 尺 寸 (mm)
L D D1 D2 b Z-d H L0
25 160 115 115 65 16 4-14 160 180
32 180 135 135 78 18 4-18 180 200
40 230 145 110 85 18 4-18 220 220
50 250 160 125 100 20 4-18 230 240
65 265 180 145 120 22 8-18 250 280
80 280 195 160 135 22 8-18 280 350
100 320 230 190 160 24 8-23 400 500
125 325 270 220 188  28-3 8-18 270 360
150 350 300  250 218  30-3 8-23 290 360
200 400 335 295 265 30-3 12-23 320 450

型號:QP41M-40
公稱通徑 尺 寸 (mm)
L D D1 D2 b Z-d H L0
25 160 115 85 65 16 4-14 160 180
32 180 135 100 78 18 4-18 180 200
40 230 145 110 85 18 4-18 220 220
50 250 160 125 100 20 4-18 230 240
85 265 180 145 120 22 8-18 250 280
80 280 195 160 135 22 8-18 280 350
