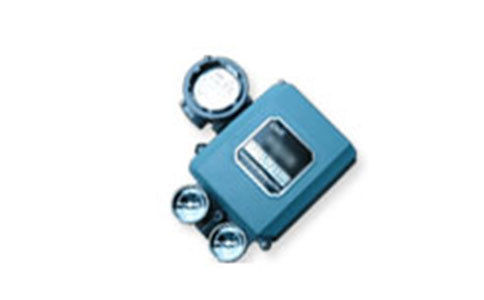

EP6000系列電氣閥門定位器與氣動執行機構配套使用，輸入4-20mA.DC的信號轉換輸出空氣壓力，控制執行機構的動作。同時根據執行機構的行程進行反饋，從而使執行機構的行程能按控制信號進行精確定位。
EP6000系列電氣閥門定位器能用于單動作型和雙動作型執行機構。
|
|
特 點 |
|
1、適用于小容量及大容量的執行機構
由于采用了載荷控制彈簧，選擇相應的彈簧后就能獲得最適合于該執行的定位器。
2、耗氣量小
放大器的耗氣量小、容量大。
3、可以選擇輸出特性
由于反饋機械中有凸輪裝置，因此可以選擇標準特性以外的輸出特性。
4、各種反饋方式對應的型號
只要更換凸輪裝置，就可以用于以下對應的執行機構。
直行程執行機構：標準型······EP 6口1口
角行程執行機構：標準型······EP 6口2口
5、易變換成反作用放大器
單作用執行機構在需要反作用控制時，正作用型放大器很容易變換成反作用型放在器。
6、耐壓防暴型可在現場進行調整
由于信號（4～20mA.DC)輸入端接頭及線圈部位的封裝呈耐壓防暴結構，因此在進行檢
修及行程調整時，可以在現場防爆區域內拆除定位器外殼。
7本質安全型的構造有著廣闊的適用范圍
接線盒及線圈有著本質安全型的構造，因此與專用的齊納安全柵組合使用能使力矩線圈
適用于所有危險氣體的場（包括0區），使用環境溫度范圍-40～+60℃。
|
|
|
|
標準規格 |
|
型號 規格 |
|
|
|
系列
Series
|
6
|
0
|
0
|
0
|
|
|
防爆（防護）結構
Ex.enclosure
|
1
|
|
|
耐壓防爆型（隔爆型） d ExdIIBT6 Explosion proof type
|
|
2
|
|
|
室外防水型（增安型） e ExeIIT6、IP55 Weatherproof type
|
|
3
|
|
|
本質安全型（本安型） i ExiaIICT6 Intrinsically safe explosion proof type
|
|
反饋（動作）方式
Feedback style
|
1
|
|
直行程 執行機構用：標準型 Linear:Feedback for standard lever
|
|
2
|
|
角行程（直連式回轉軸）執行機構用：標準型 Rotary:Feedback for lever
|
|
作用型式 Action type
|
1
|
單動作型執行機構用（單作用） For single acting type |
|
2
|
雙動作型執行機構用（雙作用） For double acting type |
|
|
技術參數
|
 |
直行程
|
角行程
|
|
單作用
|
雙作用
|
單作用
|
雙作用
|
|
輸入信號
|
4-20mA.DC（可分程）
|
|
輸入阻抗
|
250Ω±5%（25%時）
|
|
氣源壓力
|
0.14～0.7MPa
|
|
輸出壓力
|
0～0.7MPa
|
|
額定行程
|
0～60mm 角行程0～90°
|
|
線性度
|
≤±1.0% ≤±1.5%
|
|
靈敏度
|
≤0.1% ≤0.2%
|
|
滯后性
|
≤0.5% ≤0.8%
|
|
重復性
|
≤0.2% ≤0.3%
|
|
氣源接口
|
RC1/4 NPT 1/4
|
|
電氣接口
|
G 1/2 NPT 1/2
|
|
防爆等級
|
Exd IIBT6 ExiaIICT6
|
|
環境溫度
|
-35～+60℃
|
|
濕度范圍
|
10～90% RH
|
|
耗 氣 量
|
5L/min
|
15L/min
|
175L/min
|
400L/min
|
|
供氣0.14MPa
|
供氣0.4MPa
|
供氣0.14MPa
|
供氣0.4MPa
|
|
壓力表
|
不銹鋼殼體
|
|
輸出特點
|
線性（標準型）
|
|
外殼材料
|
鑄鋁合金
|
|
表面涂層
|
噴塑
|
|
重 量
|
2.3kg
|
|
|
訂貨須知：
1.型號，
2.輸入信號范圍，
3.防爆（防護）結構（等級）
4.反饋（動作）方式，
5.作用型式，
6.凸輪特性，
7.執行機構行程，
8.附件
|
