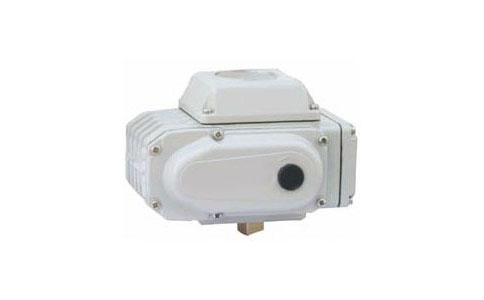

JFR系列回轉式電動執行機構
主要類別：執行器及附配件
發布日期：2019-06-30
瀏覽次數：
一、規格性能表
|
機型 項目 |
JFR-05 |
JFR-10 |
JFR-20 |
JFR-40 |
JFR-100 |
JFR-200 |
|
電源 |
200/220VAC |
200/220VAC |
200/220VAC |
200/220VAC |
200/220VAC |
200/220VAC |
|
輸出力矩 |
50N.M |
100N.M |
200N.M |
400N.M |
1000N.M |
2000N.M |
|
動作范圍 |
0-90° |
0-90° |
0-90° |
0-90° |
0-90° |
0-90° |
|
動作時間 |
15秒 |
30秒/60秒 |
30秒/60秒 |
30秒/60秒 |
30秒/60秒 |
30秒/60秒 |
|
保護裝置 |
過熱保護 |
過熱保護 |
過熱保護 |
過熱保護 |
過熱保護 |
過熱保護 |
|
環境溫度 |
-30～+60° |
-30～+60° |
-30～+60° |
-30～+60° |
-30～+80° |
-30～+80° |
|
額定電流 |
0.15A |
0.3A |
0.45A |
0.8A |
1.0A |
1.2A |
|
絕緣電阻 |
100M/500V |
100M/500V |
100M/500V |
100M/500V |
100M/500V |
100M/500V |
|
耐壓值 |
1500V AC |
1500V AC |
1500V AC |
1500V AC |
1500V AC |
1500V AC |
|
手動操作 |
手柄操作 |
手柄操作 |
手柄操作 |
手柄操作 |
手柄操作 |
手柄操作 |
|
限位 |
電氣、機械 |
電氣、機械 |
電氣、機械 |
電氣、機械 |
電氣、機械 |
電氣、機械 |
|
防護等級 |
IP-65 |
IP-65 |
IP-65 |
IP-65 |
IP-65 |
IP-65 |
|
安裝角度 |
可任意角度 |
可任意角度 |
可任意角度 |
可任意角度 |
可任意角度 |
可任意角度 |
|
位置測量 |
電位計 |
電位計 |
電位計 |
電位計 |
電位計 |
電位計 |
|
驅動電機 |
8 W/E |
23 W/E |
45 W/E |
90 W/E |
120 W/E |
120 W/E |
|
箱體、箱蓋材料 |
壓鑄鋁合金 |
壓鑄鋁合金 |
壓鑄鋁合金 |
壓鑄鋁合金 |
壓鑄鋁合金 |
壓鑄鋁合金 |
|
輸入信號 |
4-20mA |
4-20mA |
4-20mA |
4-20mA |
4-20mA |
4-20mA |
|
輸出信號 |
4-20mA |
4-20mA |
4-20mA |
4-20mA |
4-20mA |
4-20mA |
|
重量 |
2.5 kg |
4.5 kg |
8.0 kg |
8.1 kg |
11.0 kg |
11.0 kg |
二、型號編制說明
|
DT |
R |
05 |
A |
|
廠商代號 |
角行程 |
規格 |
電路型式 |
|
05：輸出力矩50N.M |
A：表示標準型 |
三、訂貨須知
1.執行機構型號 2.開關型 、智能型
3.動作時間（開關的時間） 4.其它特殊要求
