自力式壓力、差壓組合閥
主要類別：自力式調節閥
發布日期：2019-06-30
瀏覽次數：
產品描述

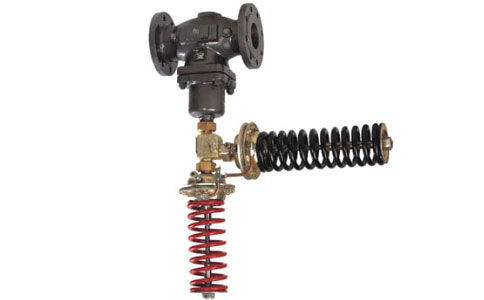

自力式壓力、差壓組合閥（壓力、差壓上升閥關）
自力式壓力、差壓組合閥主要應用于工藝過程控制中的壓力和差壓調節，可用于最高300℃的非腐蝕性的液體、氣體和蒸汽等介質，按優先動作原理工作，不能同時控制兩個參數。
型號： V230D01D03（硬密封） V231D01D03（軟密封）
氣動偏心旋轉閥主要技術參數
氣動疏水閥主要技術參數
注：※DN150不能滿足該設定值
性能指標
允許壓差
自力式壓力、差壓組合閥主要應用于工藝過程控制中的壓力和差壓調節，可用于最高300℃的非腐蝕性的液體、氣體和蒸汽等介質，按優先動作原理工作，不能同時控制兩個參數。
型號： V230D01D03（硬密封） V231D01D03（軟密封）
氣動偏心旋轉閥主要技術參數
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| 額定流量系數 Kvs | 4 | 6.3 | 8 | 16 | 20 | 32 | 50 | 80 | 125 | 160 | 280 |
| 噪音衡量系數 Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 |
| 公稱壓力（MPa） | 1.6；4.0 | ||||||||||
| 最高工作溫度（℃） | 液體≤140；氣體≤80 | ||||||||||
| 硬密封 | 配隔離罐≤200 | 配隔離罐加長件≤300 | |||||||||
| 配隔離罐和散熱片≤300 | |||||||||||
| 壓力平衡元件 | 波紋管 | 滾動膜片 | |||||||||
| 法蘭標準 | ANSI JIS DIN GB JB(特殊可按用戶提供) | ||||||||||
| 閥體材質 | 鑄鐵；鑄鋼；鑄不銹鋼 | ||||||||||
| 閥芯材質 | 不銹鋼，軟密封為不銹鋼鑲嵌橡膠圈 | ||||||||||
| 最高工作壓力 | 公稱壓力（注意△Pmx及工作壓力與工作溫度的關系） | ||||||||||
氣動疏水閥主要技術參數
| 有效面積（cm2） | 32※ | 80※ | 250 | 630 |
| 壓力設定范圍（MPa） | 0.8～1.6 | 0.1～0.6 | 0.015～0.15 | 0.005～0.035 |
| 0.3～1.2 | 0.05～0.3 | 0.01～0.07 | ||
| 允許上下膜室之間最大壓差（MPa） | 3.0 | 0.25 | 0.4 | 0.15 |
| 材質 | 膜蓋：鋼板鍍鋅； 膜片：EPDM或FKM夾纖維 | |||
| 控制管線、接頭 | 銅管或鋼管10×1；卡套式接頭R1/4″ | |||
注：※DN150不能滿足該設定值
性能指標
| 控制精度 | ±8％ | |||
|
允許泄漏量 （在規定試驗條件下） |
硬密封 | 4×10-4閥額定容量 | ||
| 軟密封 | DN15～50 | DN65～125 | DN150 | |
| 10氣泡/min | 20氣泡/min | 40氣泡/min | ||
允許壓差
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
|
最大允許壓差 △P(MPa) |
PN16 | 1.6 | 1.5 | 1.2 | ||||||||
